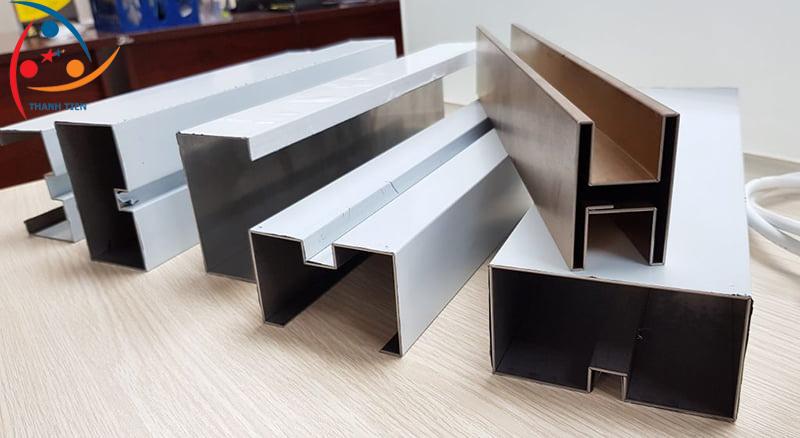

Các dạng rãnh kim loại phổ biến trong cơ khí

Trong lĩnh vực cơ khí chế tạo, rãnh kim loại là chi tiết quan trọng giúp tăng khả năng liên kết, dẫn hướng, truyền lực hoặc lắp ghép các bộ phận. Tùy vào mục đích sử dụng và yêu cầu kỹ thuật, rãnh kim loại được gia công với nhiều hình dạng khác nhau. Việc hiểu rõ các loại rãnh phổ biến sẽ giúp tối ưu thiết kế, nâng cao độ bền và hiệu quả vận hành của sản phẩm.

Các dạng rãnh kim loại thường gặp

Rãnh then (Keyway)

Rãnh then là loại rãnh phổ biến nhất, thường được gia công trên trục và lỗ để lắp then, giúp truyền mô-men xoắn giữa các chi tiết.

• Ứng dụng: trục máy, bánh răng, puly
• Đặc điểm: độ chính xác cao, đảm bảo truyền lực ổn định
• Gia công: phay rãnh then, xọc hoặc chuốt

Rãnh chữ T (T-slot)

Rãnh chữ T có hình dạng giống chữ “T”, thường dùng để cố định chi tiết trên bàn máy hoặc hệ thống gá kẹp.

• Ứng dụng: bàn máy phay, máy CNC
• Ưu điểm: giữ chặt chi tiết, dễ tháo lắp
• Gia công: phay chuyên dụng bằng dao phay rãnh chữ T

Rãnh chữ V

Rãnh chữ V có góc nghiêng hai bên, giúp định vị hoặc dẫn hướng chi tiết chính xác.

• Ứng dụng: dẫn hướng trục, định vị chi tiết tròn
• Đặc điểm: giảm ma sát, tăng độ ổn định
• Gia công: phay hoặc mài chính xác cao

Rãnh bán nguyệt (rãnh tròn)

Đây là dạng rãnh có tiết diện hình cung tròn, thường dùng để lắp vòng đệm hoặc vòng chặn.

• Ứng dụng: trục quay, ổ bi
• Ưu điểm: giảm ứng suất tập trung
• Gia công: tiện hoặc phay bằng dao định hình

Rãnh then hoa (Spline)

Rãnh then hoa gồm nhiều rãnh nhỏ phân bố đều quanh trục, giúp truyền lực lớn và ổn định hơn so với rãnh then đơn.

• Ứng dụng: hộp số, trục truyền động ô tô
• Ưu điểm: tải trọng lớn, phân bố lực đều
• Gia công: chuốt then hoa, phay lăn răng

Rãnh dẫn hướng

Loại rãnh này dùng để định hướng chuyển động của các chi tiết trượt.

• Ứng dụng: máy công cụ, hệ thống trượt
• Đặc điểm: yêu cầu độ chính xác và độ nhẵn cao
• Gia công: phay, mài hoặc xọc

Rãnh thoát dao

Rãnh thoát dao được gia công ở cuối hành trình cắt để tránh dao bị kẹt và giúp bề mặt gia công sắc nét hơn.

• Ứng dụng: gia công ren, tiện trục
• Vai trò: bảo vệ dao, tăng độ chính xác chi tiết

Lưu ý khi thiết kế và gia công rãnh kim loại

Khi thiết kế và gia công rãnh kim loại, cần chú ý đến các yếu tố như:

• Kích thước và dung sai phù hợp với tiêu chuẩn kỹ thuật
• Độ nhẵn bề mặt để giảm ma sát và mài mòn
• Lựa chọn phương pháp gia công phù hợp (phay, tiện, chuốt…)
• Đảm bảo vật liệu có độ bền và khả năng chịu lực tốt

Các dạng rãnh kim loại đóng vai trò quan trọng trong cơ khí, từ truyền động, định vị đến lắp ghép chi tiết. Việc lựa chọn đúng loại rãnh và gia công chính xác không chỉ giúp nâng cao hiệu suất hoạt động mà còn kéo dài tuổi thọ thiết bị.
