Phân Loại Các Kiểu Mặt Bích Inox 304 Phổ Biến Nhất Hiện Nay
Th6
Mặt bích inox 304 là thành phần cốt lõi trong nhiều hệ thống đường ống công nghiệp, từ hóa chất, thực phẩm đến dầu khí. Với khả năng chống ăn mòn và độ bền cao, inox 304 là lựa chọn hàng đầu cho các mối nối. Tuy nhiên, các kiểu mặt bích inox 304 lại đa dạng về cấu tạo và ứng dụng. Bài viết này sẽ phân loại chi tiết các kiểu mặt bích inox 304 phổ biến nhất hiện nay, giúp bạn lựa chọn đúng loại cho hệ thống của mình.
Tại Sao Nên Chọn Mặt Bích Inox 304?
Trước khi đi sâu vào phân loại, hãy cùng điểm lại những lý do chính khiến inox 304 trở thành vật liệu ưu việt cho mặt bích:
- Khả năng chống ăn mòn tuyệt vời: Inox 304 (hay thép không gỉ 304) chứa tối thiểu 18% Crom và 8% Niken, tạo thành một lớp oxit thụ động mỏng trên bề mặt, giúp chống lại sự ăn mòn từ nhiều loại hóa chất, axit yếu và môi trường ẩm ướt.
- Độ bền cơ học cao: Có khả năng chịu lực kéo, uốn tốt, đảm bảo mối nối chắc chắn dưới áp lực và rung động.
- Chịu nhiệt độ tốt: Hoạt động ổn định trong dải nhiệt độ rộng, từ nhiệt độ thấp đến nhiệt độ cao (lên đến 870°C cho hoạt động không liên tục và 925°C cho hoạt động liên tục).
- Dễ dàng gia công và hàn: Inox 304 có tính hàn tốt, giúp quá trình chế tạo và lắp đặt mặt bích trở nên thuận tiện.
- Tính thẩm mỹ và dễ vệ sinh: Bề mặt sáng bóng, dễ dàng làm sạch, phù hợp cho các ngành yêu cầu vệ sinh cao như thực phẩm, dược phẩm.

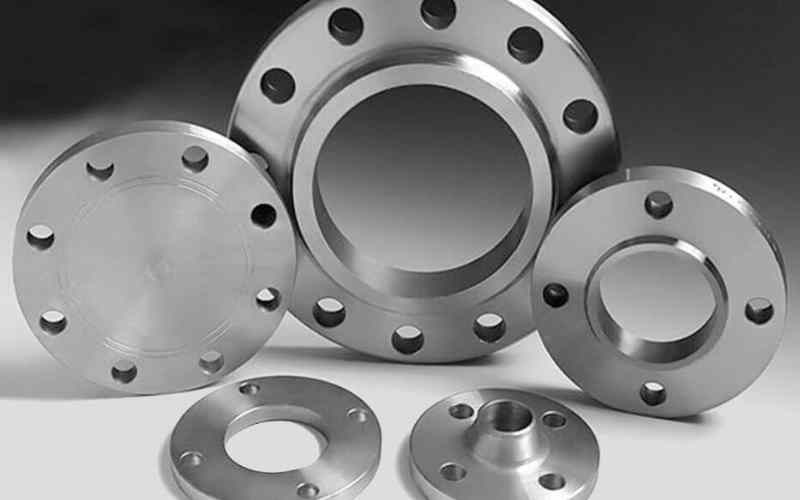

Phân Loại Các Kiểu Mặt Bích Inox 304 Phổ Biến Nhất
Mặt bích inox 304 được phân loại dựa trên nhiều tiêu chí, nhưng phổ biến nhất là dựa vào phương pháp kết nối với ống và cấu tạo bề mặt. Dưới đây là các kiểu mặt bích inox 304 thông dụng:

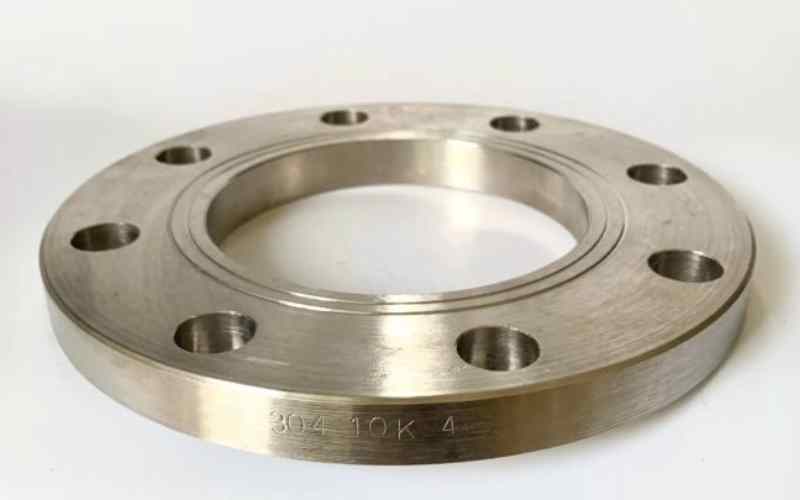

Mặt Bích Rỗng (Slip-On Flange – SO Flange)
- Đặc điểm: Đây là kiểu mặt bích phổ biến và được sử dụng rộng rãi nhất. Mặt bích Slip-On có một lỗ khoan lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt qua mặt bích. Sau khi ống được định vị, mặt bích sẽ được hàn cả bên trong và bên ngoài để tạo độ kín và chắc chắn.
- Ưu điểm:
- Giá thành phải chăng: Chi phí sản xuất thấp hơn so với nhiều loại mặt bích khác.
- Dễ dàng lắp đặt: Quá trình trượt ống vào và hàn đơn giản, không đòi hỏi độ chính xác cao về cắt ống.
- Giảm thiểu lỗi khi lắp đặt: Khả năng điều chỉnh vị trí ống tương đối dễ dàng.
- Nhược điểm:
- Không phù hợp với áp suất cao: Do không có mối nối hàn trực tiếp giữa mặt bích và ống tại phần cổ, khả năng chịu áp lực và tải trọng lớn kém hơn so với Weld Neck.
- Dễ bị ăn mòn kẽ hở: Nếu mối hàn bên trong không được thực hiện tốt, có thể tạo ra kẽ hở gây ăn mòn.
- Ứng dụng: Thường được sử dụng trong các hệ thống đường ống áp suất thấp đến trung bình, nhiệt độ vừa phải, như hệ thống nước công nghiệp, PCCC, HVAC, và một số ứng dụng hóa chất nhẹ.
Mặt Bích Hàn Cổ (Weld Neck Flange – WN Flange)
- Đặc điểm: Mặt bích Weld Neck có một cổ dài và thon dần, được hàn vát mép (butt weld) trực tiếp vào đầu ống. Cổ bích giúp giảm ứng suất tại mối nối, phân tán đều lực trên toàn bộ chiều dài của cổ.
- Ưu điểm:
- Chịu áp suất và nhiệt độ cực cao: Đây là loại mặt bích có độ bền cao nhất, chịu được áp lực và nhiệt độ khắc nghiệt.
- Giảm thiểu ứng suất tập trung: Cấu tạo cổ bích giúp phân bổ ứng suất tốt hơn, tránh hiện tượng tập trung ứng suất tại mối hàn.
- Ít rò rỉ: Mối nối hàn chắc chắn, giảm thiểu nguy cơ rò rỉ.
- Thích hợp cho các ứng dụng rung động cao: Độ bền cơ học vượt trội giúp chịu được rung lắc.
- Nhược điểm:
- Giá thành cao: Chi phí sản xuất và lắp đặt phức tạp hơn.
- Yêu cầu độ chính xác cao khi hàn: Cần thợ hàn có tay nghề cao và thiết bị hàn chuyên dụng.
- Khó lắp đặt trong không gian hẹp: Kích thước cổ bích dài có thể gây khó khăn.
- Ứng dụng: Rất phổ biến trong ngành dầu khí, hóa chất, nhà máy điện, xử lý nước thải, và các ngành công nghiệp nặng nơi yêu cầu độ an toàn và độ bền cao nhất. Đây cũng là lựa chọn hàng đầu cho việc kết nối các loại van công nghiệp lớn và chịu áp lực cao.

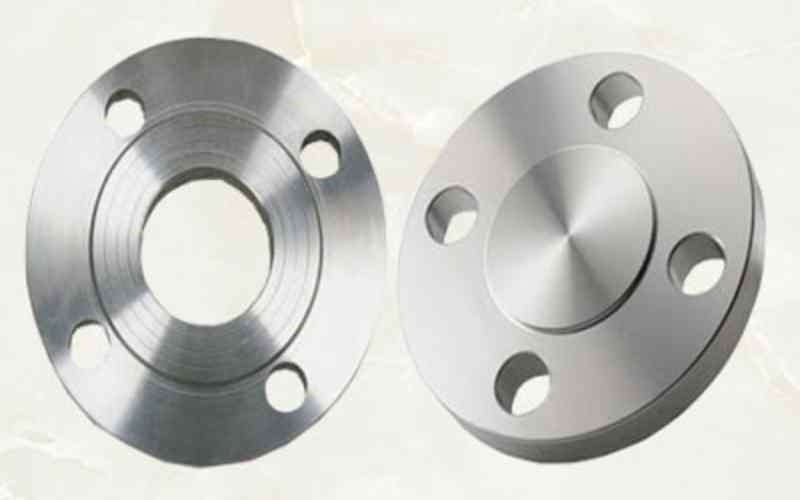

Mặt Bích Mù (Blind Flange – BL Flange)
- Đặc điểm: Mặt bích mù là một đĩa đặc, không có lỗ ở giữa. Nó được sử dụng để bịt kín đầu ống, van hoặc cửa thiết bị không sử dụng.
- Ưu điểm:
- Dễ dàng tháo lắp để bảo trì: Khi cần mở hệ thống để kiểm tra hoặc làm sạch, chỉ cần tháo mặt bích mù ra.
- Đảm bảo độ kín tuyệt đối: Bịt kín hoàn toàn đường ống.
- Nhược điểm:
- Không dùng để kết nối dòng chảy.
- Ứng dụng: Dùng để cô lập một phần của hệ thống, kiểm tra áp suất, hoặc bịt kín tạm thời hoặc vĩnh viễn các đầu ống chờ. Ví dụ, khi cần kiểm tra áp suất đường ống hoặc một đoạn ống trước khi đưa vào vận hành, mặt bích mù được sử dụng để bịt kín tạm thời.
Mặt Bích Ren (Threaded Flange – TH Flange)
- Đặc điểm: Mặt bích ren có các rãnh ren bên trong lỗ tâm, cho phép nó được vặn trực tiếp vào ống có ren mà không cần hàn.
- Ưu điểm:
- Dễ dàng và nhanh chóng lắp đặt: Không cần công việc hàn, giảm chi phí nhân công và thời gian.
- Thích hợp cho các khu vực nguy hiểm: Nơi không cho phép hàn do nguy cơ cháy nổ cao.
- Dễ dàng tháo lắp để bảo trì hoặc thay thế.
- Nhược điểm:
- Chỉ dùng cho áp suất thấp: Không chịu được áp lực cao do mối nối ren có thể bị rò rỉ.
- Nguy cơ rò rỉ cao hơn: Đặc biệt khi có rung động hoặc thay đổi nhiệt độ đột ngột.
- Không phù hợp với môi trường ăn mòn mạnh: Các ren có thể là nơi tích tụ ăn mòn.
- Ứng dụng: Thường được sử dụng trong các hệ thống nước, khí nén áp suất thấp, hoặc các đường ống không quan trọng, nơi việc hàn là không khả thi hoặc không cần thiết.
Mặt Bích Hàn Ổ Cắm (Socket Weld Flange – SW Flange)
- Đặc điểm: Mặt bích Socket Weld có một hốc (socket) bên trong để ống được đưa vào và sau đó hàn fillet bên ngoài.
- Ưu điểm:
- Độ bền cao hơn Slip-On: Do có mối hàn kín hơn và hỗ trợ ống tốt hơn.
- Lắp đặt đơn giản: Không cần vát mép ống như Weld Neck.
- Phù hợp cho đường ống nhỏ: Thường dùng cho các đường ống có kích thước danh định nhỏ hơn NPS 4 (DN 100).
- Nhược điểm:
- Vẫn có nguy cơ ăn mòn kẽ hở: Giữa ống và hốc bên trong.
- Không thích hợp cho các ứng dụng nhiệt độ cao có chu kỳ: Do sự giãn nở và co lại của vật liệu có thể gây nứt mối hàn.
- Ứng dụng: Được sử dụng trong các hệ thống đường ống áp suất trung bình đến cao, thường là cho các đường ống nhỏ, trong các ngành công nghiệp hóa chất, dầu khí (đối với đường ống nhỏ), và hệ thống hơi nước.
Mặt Bích Lap Joint (Lap Joint Flange – LJ Flange)
- Đặc điểm: Mặt bích Lap Joint bao gồm hai phần: một đoạn bích cụt (Stub End) được hàn vào ống, và một mặt bích rời (Lap Joint Flange) có thể xoay tự do xung quanh đoạn bích cụt.
- Ưu điểm:
- Dễ dàng căn chỉnh lỗ bu lông: Mặt bích có thể xoay tự do, giúp việc căn chỉnh các lỗ bu lông trở nên cực kỳ dễ dàng, ngay cả khi các ống đã được cố định.
- Giảm chi phí vật liệu cho các ứng dụng ăn mòn: Chỉ đoạn bích cụt cần làm từ vật liệu chống ăn mòn (ví dụ: Inox 304), còn mặt bích rời có thể làm từ thép carbon rẻ hơn.
- Dễ dàng tháo lắp và bảo trì: Đặc biệt hữu ích khi cần tháo rời thường xuyên.
- Nhược điểm:
- Không phù hợp với áp suất và nhiệt độ cao: Khả năng chịu lực kém hơn Weld Neck.
- Kích thước lớn hơn: Do có thêm đoạn bích cụt.
- Ứng dụng: Thường được dùng trong các hệ thống áp suất thấp, không quan trọng hoặc các ứng dụng cần tháo lắp thường xuyên để kiểm tra, bảo trì. Ví dụ, trong các hệ thống thực phẩm, dược phẩm hoặc các đường ống có lớp lót.
Các Tiêu Chuẩn Áp Dụng Cho Mặt Bích Inox 304
Các kiểu mặt bích inox 304 nêu trên đều được sản xuất và tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo khả năng tương thích và an toàn. Các tiêu chuẩn phổ biến nhất bao gồm:
- ASME B16.5: Tiêu chuẩn của Mỹ, áp dụng cho mặt bích đường ống và phụ kiện mặt bích từ NPS 1/2 đến NPS 24. Các mặt bích theo tiêu chuẩn này thường được phân loại theo cấp áp suất (Class) như Class 150, Class 300, Class 600, v.v.
- ASME B16.47: Áp dụng cho mặt bích có đường kính lớn hơn (từ NPS 26 đến NPS 60).
- DIN (Deutsches Institut für Normung): Tiêu chuẩn của Đức, được sử dụng rộng rãi ở Châu Âu. Mặt bích DIN được phân loại theo áp suất danh định (PN) như PN10, PN16, PN25, v.v.
- JIS (Japanese Industrial Standards): Tiêu chuẩn của Nhật Bản, phân loại theo áp suất (K) như 5K, 10K, 16K, v.v.
- BS (British Standards): Một số tiêu chuẩn của Anh vẫn được sử dụng, dù nhiều cái đã hài hòa với EN.
Khi mua mặt bích inox 304, việc xác định rõ tiêu chuẩn là cực kỳ quan trọng để đảm bảo khả năng tương thích với các thiết bị khác trong hệ thống, ví dụ như khi kết nối với các loại van công nghiệp có mặt bích.
Lựa Chọn Mặt Bích Inox 304 Phù Hợp Cho Hệ Thống Của Bạn
Để lựa chọn đúng kiểu mặt bích inox 304, bạn cần xem xét các yếu tố sau:
- Áp suất và Nhiệt độ làm việc: Đây là yếu tố quan trọng nhất. Đối với áp suất và nhiệt độ cao, Weld Neck là lựa chọn tối ưu. Với áp suất thấp và nhiệt độ vừa phải, Slip-On hoặc Threaded có thể phù hợp.
- Môi trường chất lỏng: Chất lỏng trong ống có ăn mòn không? Mặc dù là inox 304, nhưng với môi trường đặc biệt ăn mòn (ví dụ: chứa clorua cao), bạn có thể cần xem xét inox 316 hoặc các loại inox đặc biệt hơn.
- Kích thước đường ống: Kích thước danh định (NPS/DN) của ống phải khớp với mặt bích.
- Tần suất tháo lắp và bảo trì: Nếu cần tháo lắp thường xuyên, Lap Joint hoặc Threaded có thể là lựa chọn tiện lợi.
- Ngân sách: Chi phí luôn là một yếu tố. Mặt bích Slip-On thường rẻ hơn Weld Neck.
- Quy định và Tiêu chuẩn ngành: Một số ngành công nghiệp có quy định riêng về loại mặt bích được phép sử dụng.
- Không gian lắp đặt: Kiểu mặt bích và phương pháp hàn có thể bị ảnh hưởng bởi không gian xung quanh.
Một nhà cung cấp uy tín như Van công nghiệp Yến Thanh không chỉ cung cấp đa dạng các loại mặt bích inox 304 theo nhiều tiêu chuẩn, mà còn có đội ngũ chuyên gia tư vấn kỹ thuật để giúp bạn đưa ra lựa chọn tối ưu nhất cho từng dự án cụ thể.
Đảm Bảo Chất Lượng Mặt Bích Inox 304
Để đảm bảo mặt bích inox 304 bạn mua đạt chất lượng, hãy lưu ý:
- Chọn nhà cung cấp uy tín: Ưu tiên các nhà cung cấp có chứng nhận chất lượng (CO/CQ), xuất xứ rõ ràng.
- Kiểm tra bề mặt: Mặt bích phải nhẵn, không có vết nứt, bavia, biến dạng.
- Kiểm tra kích thước: So sánh kích thước thực tế với thông số kỹ thuật.
- Kiểm tra nhãn mác: Đảm bảo có đầy đủ thông tin về vật liệu, tiêu chuẩn, kích thước.
Kết Luận
Mặt bích inox 304 là một phần không thể thiếu trong nhiều hệ thống công nghiệp, nhưng việc lựa chọn đúng kiểu mặt bích là vô cùng quan trọng. Từ kiểu Slip-On tiện lợi, Weld Neck chịu áp lực cao, Blind bịt kín, Threaded linh hoạt, Socket Weld cho đường ống nhỏ đến Lap Joint dễ dàng căn chỉnh – mỗi loại đều có những ưu và nhược điểm riêng, phù hợp với các yêu cầu kỹ thuật khác nhau. Nắm vững phân loại và đặc tính của từng kiểu mặt bích inox 304 sẽ giúp bạn đưa ra quyết định sáng suốt, đảm bảo an toàn, hiệu quả và tuổi thọ cho hệ thống đường ống của mình. Luôn tham khảo các tiêu chuẩn quốc tế và tư vấn từ các chuyên gia để có được lựa chọn tối ưu nhất.
